一、产品简介

瓦形钕铁硼又称电机磁瓦、弧形钕铁硼，属于专用异形烧结稀土永磁，采用内外圆弧曲面结构，完美贴合电机转子 / 定子环形装配位，替代传统方块磁铁，优化内部磁场，降低电机齿槽转矩、提升扭矩与运转效率。可按电机图纸定制弧度、圆心角、厚度、带孔结构，适配高低温电机工况，是无刷永磁电机核心磁钢配件。

二、产品款式

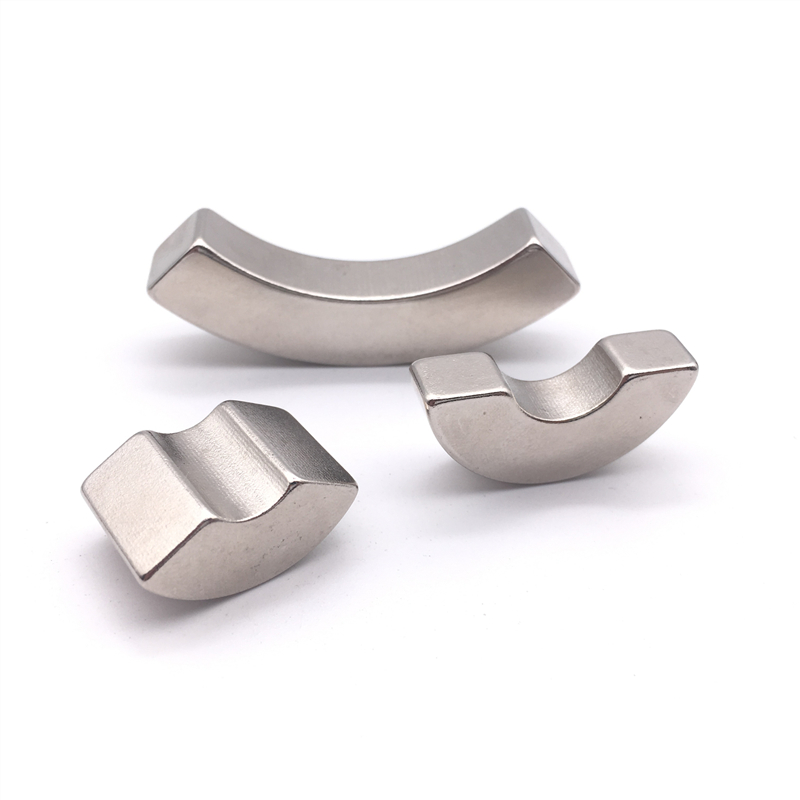

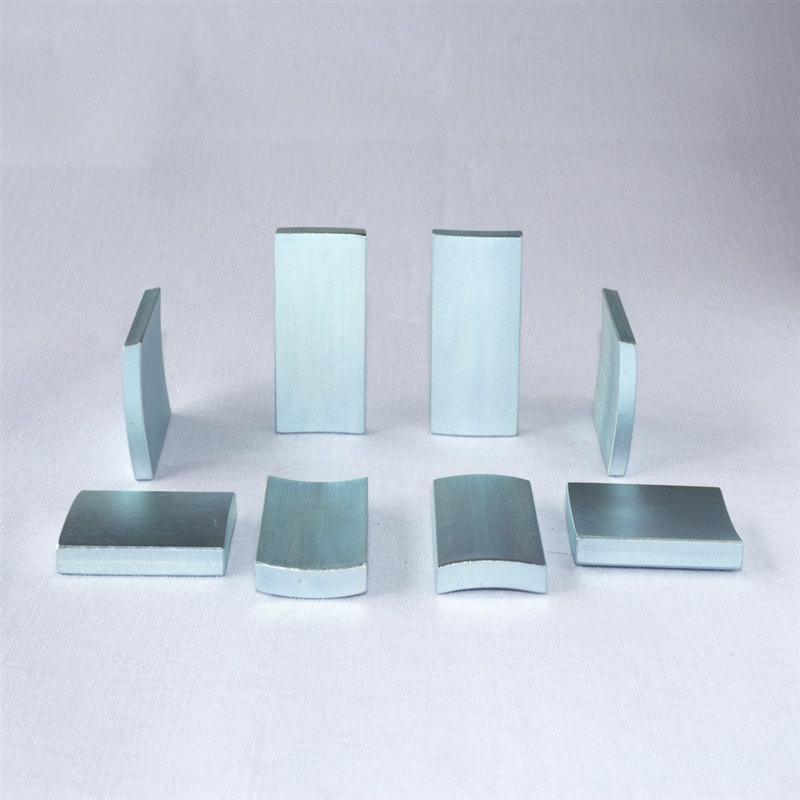

1、标准弧形磁瓦

常规单弧瓦形，内外圆弧光滑磨加工，无开孔，通用风机、家电马达、小型电动工具。

2、带沉头孔瓦形钕铁硼

瓦面一体加工沉头螺丝孔，可螺丝固定，防止高速运转脱落，伺服、工业大功率电机专用。

3、大圆心角扇形磁瓦

宽幅大弧度扇形磁钢，新能源汽车驱动电机、轨道交通牵引电机、大功率发电机使用。

4、超薄 / 窄小型磁瓦

薄款微型弧形磁铁，无人机电机、云台音圈马达、小型传感器、微型水泵电机配套。

5、分段连体异形瓦磁

多段一体、单边斜切、台阶瓦形，非标自动化电机、变频压缩机定制款。

三、核心性能牌号与耐温参数

具体性能牌号表参阅我司>>> 钕铁硼性能表 <<<

N 系列（N35-N52）：耐温 80℃，小型家电、风扇电机

M 系列（33M-48M）：耐温 100℃，普通电动工具、小型水泵

H 系列（33H-48H）：耐温 120℃，伺服电机、家用变频设备

SH 系列（30SH-45SH）：耐温 150℃，电动车、工业风机电机

UH 系列（28UH-40UH）：耐温 180℃，汽车 EPS、大功率工业马达

EH/AH 系列（28EH-40AH）：耐温 200-230℃，高速电机、新能源驱动电机

四、表面防腐镀层

镍铜镍三层电镀：盐雾 48h，电机主流标准镀层，防锈耐磨

黑色环氧涂层：高盐雾环境、潮湿水泵、户外风机使用

镀锌：低成本室内普通马达、小型家电磁铁

五、加工工艺与精度

烧结毛坯→数控内外圆磨弧加工→端面精磨 / 打孔沉头→倒角去毛刺→尺寸全检→电镀防腐→定向径向充磁→磁极标识包装

圆弧精度：±0.03mm

整体尺寸公差：磨面 ±0.01~±0.05mm

支持小批量打样、大批量模具量产，复杂弧度可线切割加工

六、产品核心优势

1、贴合电机环形结构

弧形曲面与转子完美贴合，无装配间隙，磁场分布均匀，大幅降低电机震动噪音。

2、高磁力节能降耗

钕铁硼磁能积高，同等功率下电机体积更小、铜损更低，提升续航与能效。

3、耐高温防退磁

全系列耐高温牌号可选，高速电机持续高温运转不发生不可逆退磁。

4、高速运转不易脱落

支持一体沉头孔加工，螺丝锁紧固定，适配高转速大功率电机。

5、尺寸全定制

内外径、圆心角、厚度、孔径、倒角均可按客户电机图纸 / 样品开模生产。

6、镀层稳定耐腐蚀

多层环保电镀，适配车载、户外、潮湿工业恶劣使用环境。

七、主流应用行业

新能源汽车：驱动电机、EPS 转向电机、水泵 / 刹车辅助电机

工业自动化：伺服马达、机器人关节电机、直线电机、变频压缩机

电动工具：手电钻、角磨机、锂电扳手无刷电机磁瓦

风电 / 发电设备：小型风力发电机、永磁同步发电机

家电与暖通：空调风机、洗衣机电机、新风系统马达

轨道交通电梯：电梯曳引电机、轨道牵引辅助电机

微型精密设备：无人机云台电机、音圈马达、医疗仪器、传感器

八、选型使用注意事项

瓦形钕铁硼质地脆，装配轻压，禁止暴力敲击，尖角建议设计倒角防崩边；

高速旋转电机优先选用带沉头孔款式，避免胶水高温失效脱落；

电机长期工作温度＞120℃，务必选用 SH/UH/EH 耐高温牌号；

径向充磁为电机磁瓦标准充磁方式，特殊多极磁场可定制多级定向充磁；

大批量采购建议开专用成型模具，降低单件加工成本、缩短交期。

九、我们的优势

我厂拥有全套磁瓦专用内外圆磨床，工程师可免费根据电机功率、转速、工作温度优化磁瓦弧度与牌号，快速出具图纸报价与试样。有新能源、伺服、电动工具瓦形钕铁硼定制需求，可发送图纸、样品或尺寸参数咨询，支持 OEM/ODM 一站式供货。
