概述：

1983年日本住友金属的佐川真人（M. Sagawa）首先用粉末冶金方法研制出烧结钕铁硼永磁材料；几乎同时通用汽车快淬磁体部的克罗特（J. J. Croat）也用快淬法制备出钕铁硼粘结磁体。两公司都申请了各自的专利。因此目前世界上有两种主要的钕铁硼磁体，分别是粉末冶金法的烧结钕铁硼和快淬法生产的粘结钕铁硼。此外还有产量相对不大的还原扩散法，HDDR法和铸造法等。我们的钕铁硼产品是用改进的粉末冶金工艺生产的烧结永磁体。

烧结钕铁硼永磁材料是由金属钕、铁、硼和其他微量元素（Dy、Al、Nb、Mo、Co等）构成的合金磁体，其密度为7.5g\立方厘米。其制造通过粉末冶金工艺将熔炼后的合金锭制成粉末在磁场中取向并成型，成型后的胚体在惰性气体或真空中烧结使其致密化，所以烧结钕铁硼具有极高的磁能积和矫顽力，而且性价比高，并具有良好的机械性，拥有当代磁王之称。

与其它永磁材料相比：

优点：烧结钕铁硼最突出的特点是剩磁Br、矫顽力Hcb和Hcj、磁能积(BH)m都很高；因此从问世以来得到了广泛的应用。

缺点：钕铁硼也有一些缺点，如易碎、工作温度低（小于220℃），温度系数差，耐蚀性差。

镀层：由于烧结钕铁硼自身抗腐蚀性差，故在一般情况下生产出来的产品必须有镀层保护，根据产品应用环境对抗腐蚀性能的要求，目前最广泛的有以下镀层：镀锌、镀镍、环氧树脂、化学镀、镀金、镀银、镀铝、镀铬及少量的派瑞林涂层。

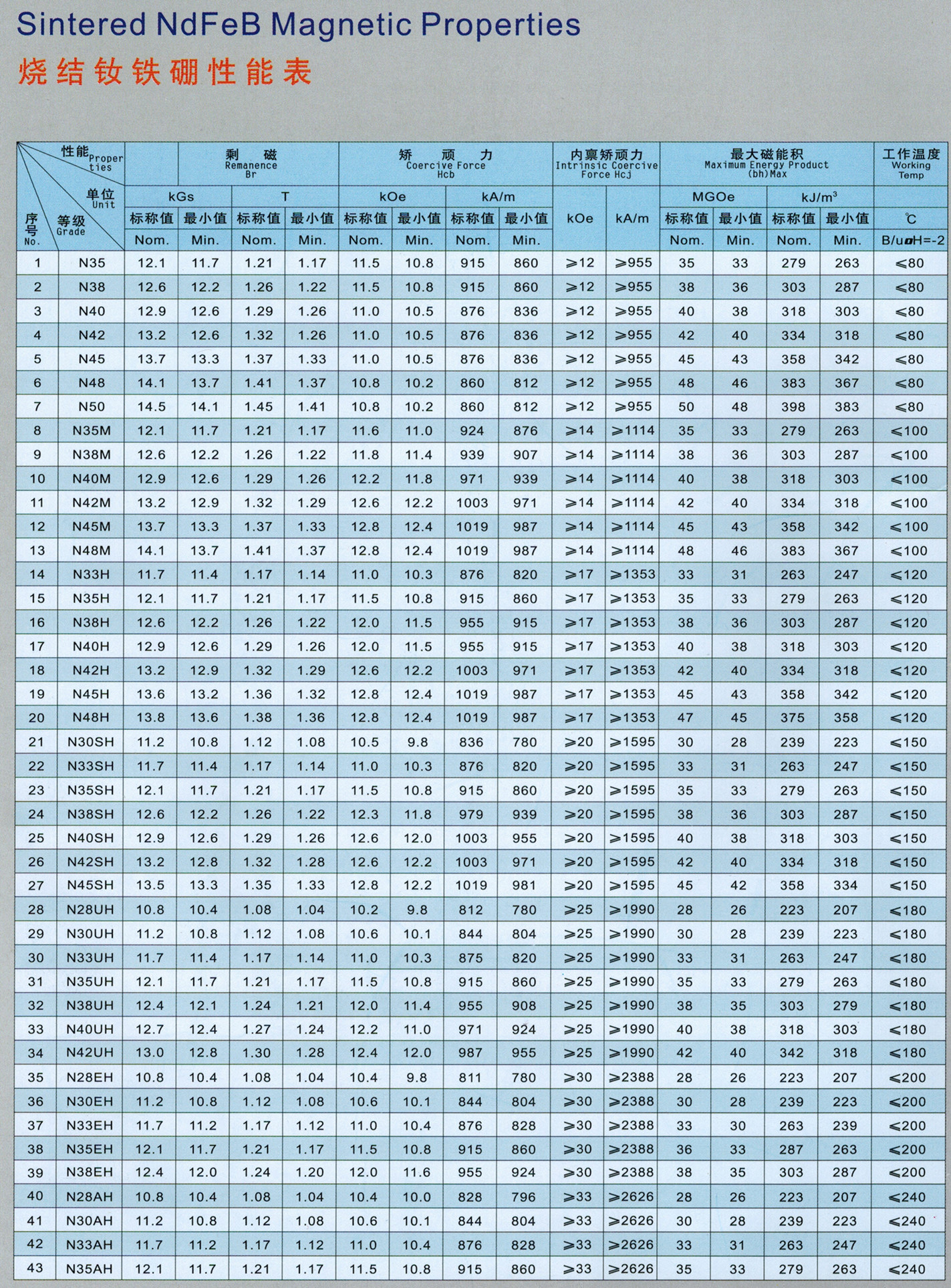

以下为我司烧结钕铁硼产品性能表
